Инструмент - Инструмент для монтажа и демонтажа цепей

СШИВАТЕЛИ И РАСШИВАТЕЛИ ЦЕПЕЙ. ИНСТРУМЕНТ ДЛЯ СОЕДИНЕНИЯ ЦЕПИ. ИНСТРУМЕНТ ДЛЯ РАСКЛЕПКИ ЦЕПЕЙ.

Сборка цепных передач немыслима без специализированных приспособлений. Нужно снять или установить цепь? Инструменты, предназначенные для сшивания или расклепывания приводной роликовой цепи, сокращают время на ее обслуживание или разбор цепи по всей длине для ремонта либо с любой другой целью. Инструменты не требуют специального обслуживания, все детали произведены из стали высочайшего качества, где все подвижные части закалены для максимальной надёжности и обладают износостойкими качествами. При заказе расшивателей и сшивателей цепей руководствуйтесь данными из таблиц, указанными ниже.

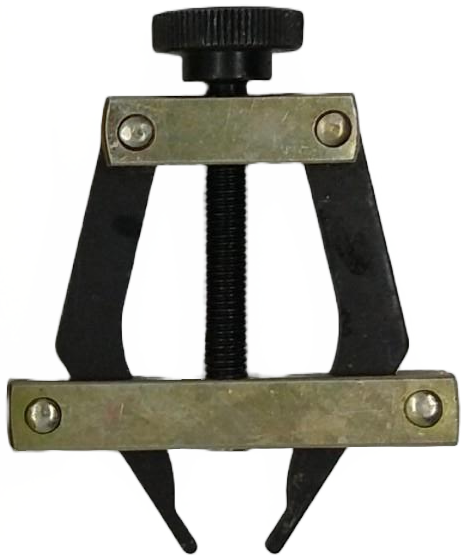

Сшиватели цепей или приспособление для сборки цепей – инструмент, предназначенный для соединения цепей посредством соединительных звеньев. Сшиватель цепей спроектирован для того, чтобы сделать установку роликовой цепи наиболее удобной и быстрой непосредственно на месте применения цепи, так и в месте её обслуживания.

Структура и принцип действия. Сшиватель цепи состоит из двух захватов, которые крепятся в крайних звеньях двух концов цепи и по средствам механического привода соединяют оба отрезка цепи вместе, что позволяет закрепить соединительное звено с помощью зажима. Ослабляя винт захваты сшивателя открываются, а затем устанавливаются на свободных участках приводной цепи. При затяжке винта, оба конца приводной цепи сближаются на расстоянии шага друг от друга, и таким образом соединительное звено легко может быть установлено на цепь.

Виды сшивателей. Сшиватели цепей делятся на виды в зависимости от цепи, на которой они используются.

Пример. Сшиватель СР 80 предназначен для сшивания цепи от 16В до 40В.

Типы сшивателей цепей.

Сшиватели можно разделить на два основных типа

  • СР;
  • СН.


В основе данного деления лежат геометрические характеристики, а также способы крепления натяжного механизма.

Обозначение сшивателя. В обозначении закрепляется к какому типу относится данный сшивателя, а также маркировка шага цепи, минимально возможной для сшивания данным инструментом.





Таблица подбора сшивателей цепи №1

Шаг цепи, мм (дюйм) Маркировка цепи Номер инструмента
Стандарт
от 9,525 до 19,05
(3/8"- 3/4")
DIN BS 06B-12B Chain Puller 35
ANSI 35-60
ГОСТ ПР 9,525 - ПР 19,05
от 19,05 до 25,4
(1/2"- 1")
DIN BS 08B-16B Chain Puller 50
ANSI 40-80
ГОСТ ПР 19,05 - ПР 31,75
от 25,4 до 50,8
(1"- 2")
DIN BS 16B-32B Chain Puller 80
ANSI 80-160
ГОСТ ПР 25,4 - ПР 50,8


Таблица подбора сшивателей цепи №2

Артикул
сшивателя
Шаг цепи Размеры цепей
DIN (BS) ANSI Внеш.шаг
Сшиватель цепи 35 ⅜" - ¾" 06B - 12B 35-60 208-212
Сшиватель цепи 50 ½" - 1¼" 08B- 16B 40-80 208-216
Сшиватель цепи 80 1½ - 2" 16B - 32B 80-160 216-224


Расшиватели цепей - Экстракторы цепей. Выжимка для роликовой цепи. Инструмент для удаления звена цепи. Инструмент для расклепки цепей.

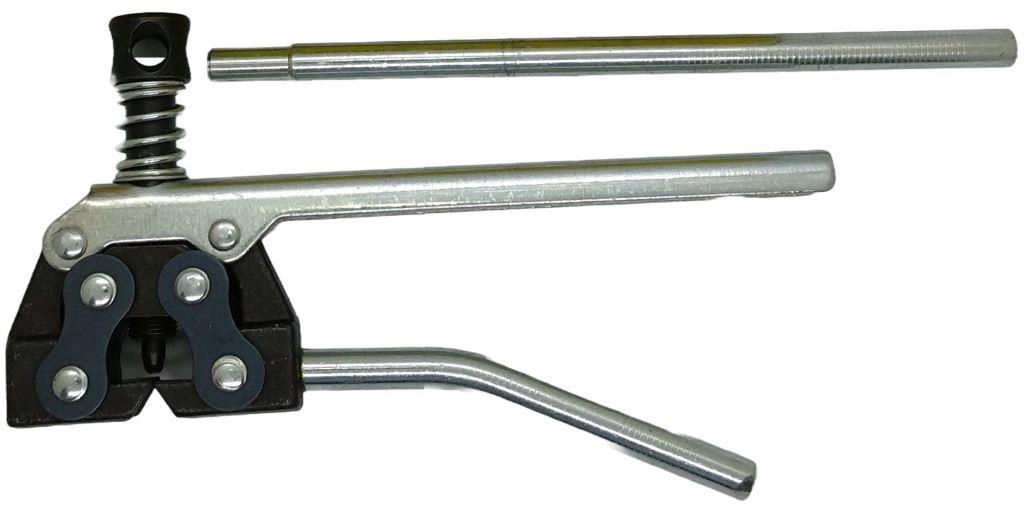

Расшиватели цепей – инструмент, предназначенный для разъединения цепей посредством удаления соединительного звена.

Структура и принцип действия. Расшиватель цепи состоит из крепежного механизма, который фиксирует звено во время удаления штифта специальным штоком.

Инструкция по применению расшивателя цепи:
1. Очистите головку заклепки приводной цепи;
2. Зажмите цепь захватом выжимки внутри пластины звена через ролик цепи;
3. Поверните винт выжимки цепи до зацепления с заклепкой и выдавите ее.


Виды расшивателей цепей. Выжимка цепей.

Расшиватели цепей делятся на виды в зависимости от цепи, на которой они используются.

Пример. Расшиватель Сutter 80W предназначен для расшивания цепей 80-1 и 80-2

Типы расшивателей цепей.

В основе деления расшивателей цепей лежат геометрические характеристики способы крепления отдельных узлов инструмента.

Обозначение расшивателя. В обозначении закрепляется, к какому типу относится данная выжимка цепи, а также маркировка шага цепи, минимально возможной для расшивания данным инструментом.

Пример: Расшиватель Cutter 50 w – где “50” отражает маркировку шага цепи, “W” - тип расшивателя.



Таблица подбора расшивателей цепи №1

Шаг цепи, мм (дюйм)  Маркировка цепи  Номер инструмента
Стандарт
от 6,35 до 19,05
(¼" - ¾")
DIN BS 05B-12B Rivet Extractor 36
ANSI 25-60
ГОСТ ПР 8,460 - ПР 19,05
от 19,05 до 31,75
(¾" - 1¼")
DIN BS 12B-20B Rivet Extractor 610
ANSI 60-100
ГОСТ ПР 19,05 - ПР 31,75
от 31,75 до 50,8
(1½ - 2")
DIN BS 24B-32B Rivet Extractor 1220
ANSI 120-160
ГОСТ ПР 31,75 - ПР 50,8


Таблица подбора расшивателей цепи №2

Артикул
расшивателя
Шаг цепи Размеры цепей
DIN (BS) ANSI Внеш.шаг
Расшиватель цепи 36 ¼" - ¾" 05B - 12B 25-60 208-212
Расшиватель цепи 610 ¾" - 1¼" 12B- 20B 60-100 212-216
Расшиватель цепи 1220 1½ - 2" 24B - 32B 120-160

Все вышеуказанные расшиватели цепей можно купить в компании Механик Техно.

Видео обзор работы с расшивателем цепи
