Инструмент - Инструмент Optibelt для работы с ремнями и шкивами - Инструмент для соединения круглых и пластмассовых ремней

При обслуживании ременного привода возникает вопрос: как соединить ремень? Благодаря полиуретановой основе можно соединять или изготавливать замкнутые ремни любой длины, либо ремонтировать выходящие из строя ремни при помощи оборудования для соединения ремней. Данное оборудование разработано с прицелом на промышленное применение и пригодно для эксплуатации в самых разных местах - как в цеху, так и в полевых условиях. Компания Механик-Техно предлагает купить инструмент от мировых производителей для сварки или пайки полиуретановых ремней, с помощью которого можно ускорить процесс соединения ремней. Суть процесса заключается в том, что для изготовления бесконечного ремня материал при помощи высоких температур сваривается, и, следовательно, возможно производство ремней любой длины непосредственно на месте замены. Процесс сварки ремней занимает всего несколько минут, после охлаждения их можно использовать по назначению. Это распространяется и на ремни Optibelt RR Plus.

Инструмент для соединения или пайки круглых и пластмассовых ремней, конвейерных лент

Что вы найдете здесь:

Набор для стыковой сварки полиуретановых ремней Mafdel «Стандарт»

Базовый комплект Optibelt

Премиум комплект Optibelt

Инструмент для сварки ремней трением RS02 Optibelt

Паяльники с пластинами для пайки ремней

Кондукторы (зажим-держатель) для клиновых и круглых ремней

Общие сведения о технологии пайки ремней / Что нужно знать о стыковой сварке

Набор для стыковой сварки полиуретановых ремней Mafdel «Стандарт» в удобном чемодане для переноски состоит из четырех стандартных инструментов для периодического использования. Паяльник Mafdel MC50 имеет время нагрева 2 минуты и предназначен для соединения полиуретановых ремней‚ которые свариваются в соответствующем кондукторе по мере необходимости. Кондуктор (зажим-держатель) Mafdel J60 применяется для круглых до 18 мм и трапециевидных полиуретановых ремней размером до 22 x 14 мм. Для достижения идеального шва в месте соединения ремня используются режущие ножницы S135 для резки под углом 90 и 45 градусов S135 и плоскогубцы-резак P10 для обрезки выпуклостей сварного шва.

Особенности:

  • КОНДУКТОР (зажим-держатель) для пайки J60 для круглых до 18 мм и трапециевидных полиуретановых ремней размером до 22 x 14 мм.
  • КУСАЧКИ БОКОВЫЕ P10 для удаления наплывов и неравномерностей в месте сварки.
  • НОЖНИЦЫ S135 для резки ремней круглого сечения и клиновых ремней.
  • СВАРОЧНЫЙ ИНСТРУМЕНТ (ПАЯЛЬНИК) MC50 с напряжением питания 230 В и мощностью 150 Вт.

  • Посмотреть видео!

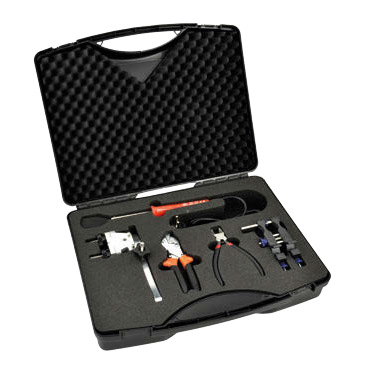

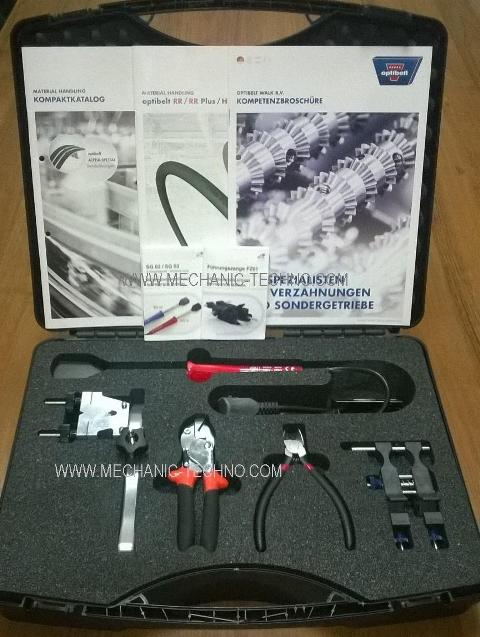

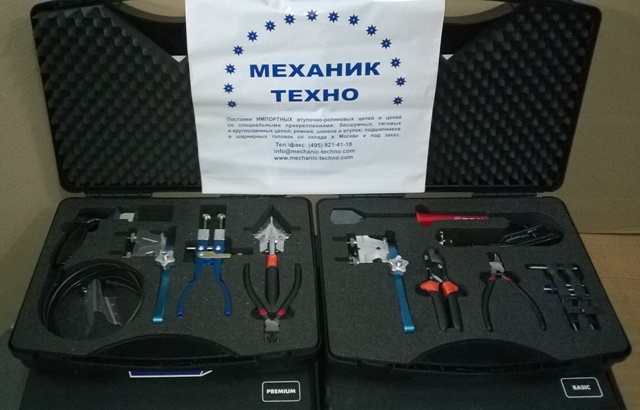

  • Базовый комплект Optibelt

    Базовый комплект Optibelt состоит из пяти стандартных инструментов для периодического использования. Сварной инструмент SG02 имеет более длительную фазу нагрева‚ чем модель EERGO премиум комплекта и предназначен только для соединения полиуретановых ремней‚ которые свариваются в соответствующем кондукторе по мере необходимости. Модель кондуктора FZ01 применяется для круглых ремней диаметром до 10 мм и для клиновых ремней до профиля Z/10. Кондуктор FZ02/3 используется для ремней круглого сечения с диаметром от 8 мм и для клиновых ремней до профиля D/32. Для достижения идеального шва в месте соединения ремня применяются специальные ножницы и кусачки боковые.

    Особенности:

  • КОНДУКТОР FZ01 для пайки круглых ремней с диаметром до 10 мм и для клиновых ремней до профиля Z/10.

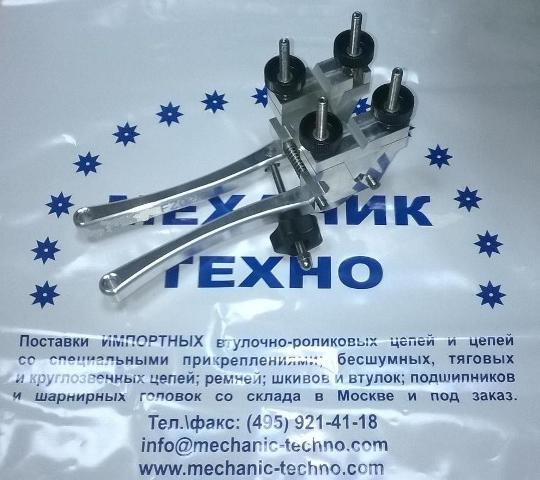

  • КОНДУКТОР FZ02/3 для пайки круглых ремней с диаметром от 8 мм и для клиновых ремней до профиля D/30
  • КУСАЧКИ БОКОВЫЕ SE02 для удаления наплывов и неравномерностей в месте сварки.
  • НОЖНИЦЫ AS02 для резки ремней круглого сечения и клиновых ремней.
  • СВАРОЧНЫЙ ИНСТРУМЕНТ SG02 для PU 290-300°C; напряжение питания 230 В.

  • Посмотреть видео!

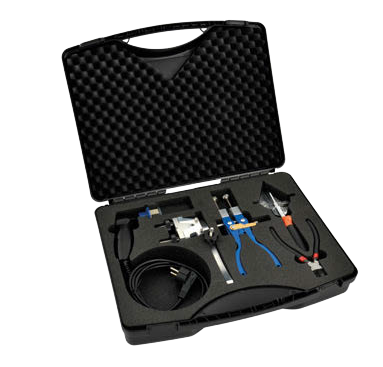

  • Премиум комплект Optibelt

    Премиум комплект Optibelt состоит из пяти инструментов‚ предназначенных для ежедневного использования. Сварочный инструмент EErgo имеет великолепную эргономику и регулятор температуры‚ что позволяет легко сваривать ремни из полиуретана (PU) и термопластичного эластомера (TPE) выбрав необходимый режим работы. Благодаря ускоренной фазе разогрева инструмент готов к работе менее чем за 2 минуты после включения. Кондуктор FZ01 VARIO прекрасно дополняет сварочный комплект своей универсальностью. Функция быстрой фиксации позволяет за короткое время сваривать круглые ремни с диаметром до 10 мм и клиновые ремни до профиля Z/10. Благодаря съемным кулачкам возможна установка других специальных профильных кулачков. Также в состав комплекта входит кондуктор FZ02/3 для ремней круглого сечения с диаметром от 8 мм и для клиновых ремней до профиля D/32. Завершающим инструментом премиум комплекта являются ножницы с регулируемым углом среза и боковыми кусачками.

    Особенности:

  • КОНДУКТОР FZ01 VARIO для круглых ремней с диаметром до 10 мм и для клиновых ремней до профиля Z/10; съемные кулачки;
  • КОНДУКТОР FZ02/3 для круглых ремней с диаметром от 8 мм и для клиновых ремней до профиля D/30;
  • КУСАЧКИ БОКОВЫЕ SE02 для удаления наплывов и неравномерностей в месте сварки;
  • НОЖНИЦЫ AS04 с регулируемым углом среза;

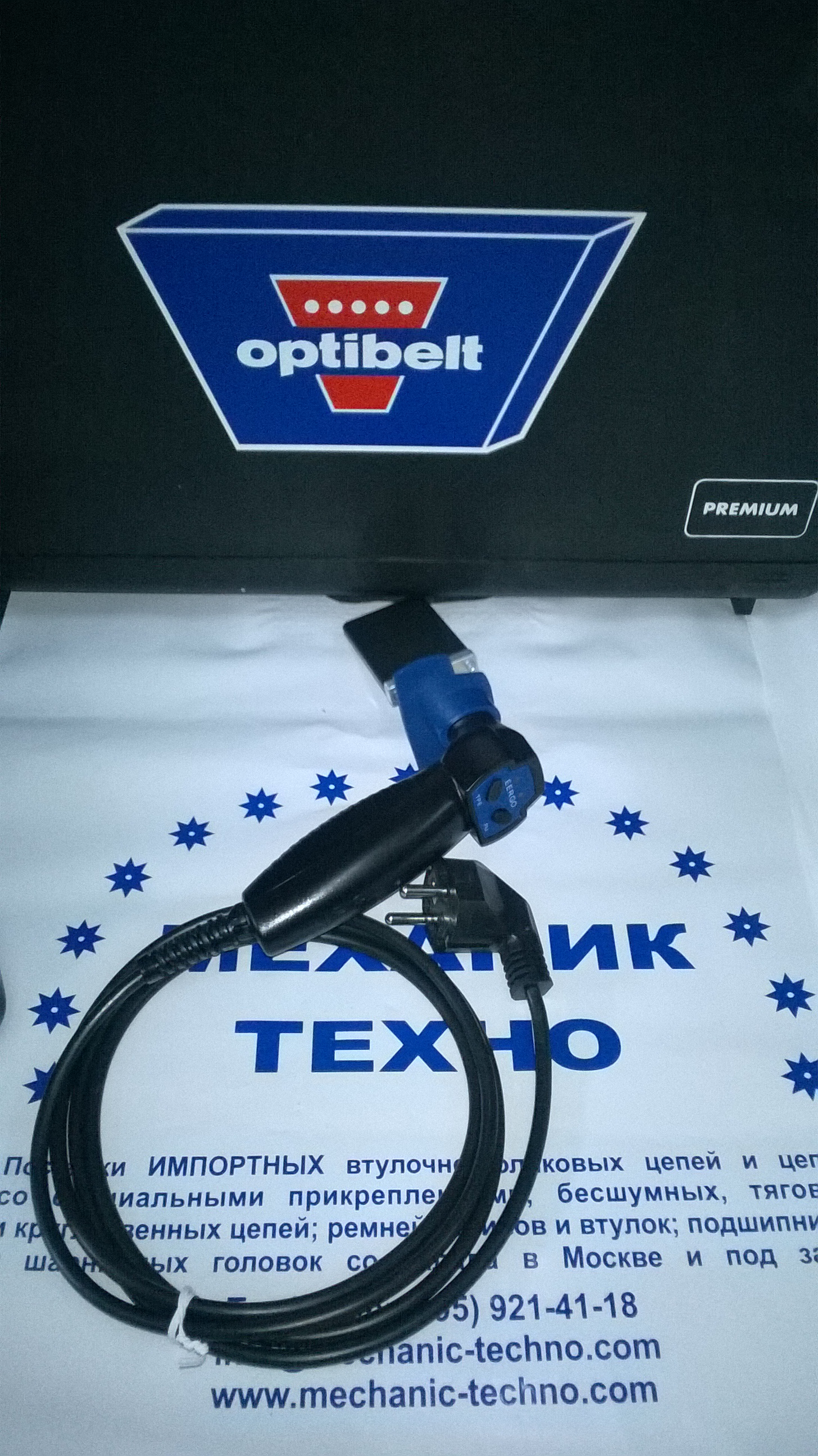

  • СВАРОЧНЫЙ ИНСТРУМЕНТ EERGO для PU и TPE ; время нагревания составляет менее 2 мин; терморегулировка; отличная эргономика; быстрая сварка

  • Посмотреть видео!

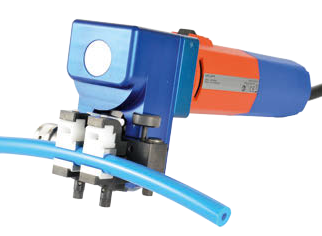

  • Инструмент для сварки ремней трением RS02 Optibelt

    С помощью силы трения‚ инструмент RS02 сваривает круглые, клиновые и другие профили полиуретановых ремней. Инструмент предназначен для сварки ремней трением в промышленных масштабах.

    Особенности:

  • Без долгого разогрева и наладки, ремни сращиваются в течение нескольких секунд.
  • Обеспечивается оптимальное сдавливание и точное позиционирование ремня в месте сварки.
  • Микропроцессорное управление обеспечивает качество сварного шва на 100%.
  • Исключены внешние температурные факторы, влияющие на надежность соединения.
  • Отсутствуют горячие поверхности: нет риска обжечься или повредить окружающие детали.
  • Компактный: инструмент RS02 может быть использован в ограниченном пространстве.
  • Благодаря своим сменным насадкам, подходит для соединения ремней из полиуретана различных профилей от 6 мм.
  • Посмотреть видео!
    • КОМПЛЕКТАЦИЯ ИНСТРУМЕНТА ДЛЯ СВАРКИ RS02:
  • Устройство для сварки с помощью трения.
  • 1 комплект стандартных зажимных кулачков.
  • 1 Шестигранный ключ.
  • 1 ножницы AS02
  • 1 кусачки бокорезы SE02
  • 1 сумка со вкладышем из жесткого полиуретана
    • СТАНДАРТНЫЙ НАБОР ЗАЖИМОВ ПОДХОДИТ:
  • Для круглых ремней от Ø 6 мм до Ø 20 мм.
  • Для клиновых ремней от 6 х 4 мм до 22 х 14 мм.
  • Для различных специальных профилей.
    • Технические данные:
  • Номинальное напряжение:230 В AC ±10%
  • Частота: 50/60 Гц
  • Мощность: 500 Вт
  • Размеры: 295 х 111 х 100 мм
  • Вес: 2,5 кг

  • Паяльник для пайки ремней Mafdel MC50

    Сварочный инструмент для соединения ремней (паяльник) Mafdel MC50 230В/50Гц для сварки полиуретановых (PU) ремней.

    Особенности:

  • Простое и безопасное обращение.
  • Электронный контроль температуры.
  • Время готовности к работе приблизительно 2 мин.
  • Небольшой, удобный и крепкий инструмент для сварки ремней.
  • Отсутствие прилипания PU и TPE материалов, благодаря тефлоновому покрытию сварочного манипулятора.
  • Легко чистится хлопчатобумажной тканью.
    • Технические данные:
  • Номинальное напряжение: 230 В
  • Частота: 50 Гц
  • Мощность: 150 Вт
  • Время нагрева: ок. 2-х минут
  • Температура сварки: 255 ± 5
  • Размеры: 330 х 85 х 56 мм
  • Размеры сварочной пластины: 80 х 35
  • Вес: 1,3 кг

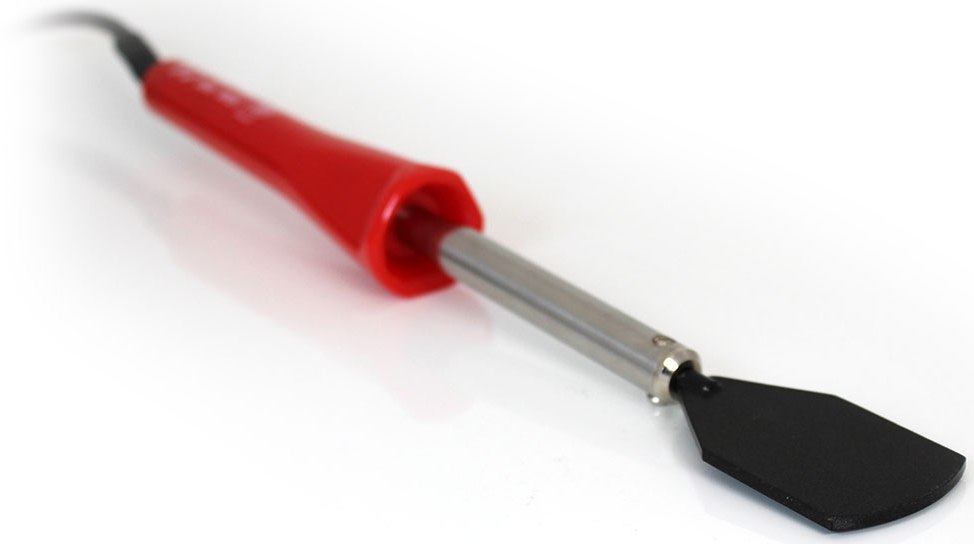

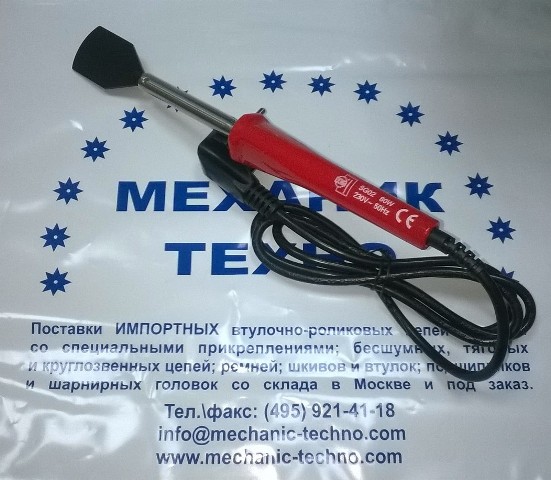

  • Сварочный инструмент (паяльник) Optibelt для соединения ремней: паяльник 220В/50Гц для сварки полиуретановых(PU) ремней, включая сварочную пластину.

    Особенности:

  • Простое и безопасное обращение.
  • Фиксированная, нерегулируемая установка температуры.
  • Время готовности к работе приблизительно 10 мин.
  • Небольшой, удобный и крепкий инструмент для сварки ремней.
  • Отсутствие прилипания PU и TPE материалов, благодаря тефлоновому покрытию сварочного манипулятора.
  • Легко чистится хлопчатобумажной тканью.
  • Внимание! Не подходит для непрерывного использования.
    • Технические данные:
  • Номинальное напряжение:230 В
  • Частота: 50/60 Гц
  • Мощность: 80 Вт
  • Время нагрева: ок. 10 минут
    • Температура сварки:
  • Полиуретан (ПУ) 290°с, приблизительно 285...300°С
  • Размеры: 280 х 33 х 33 мм
  • Вес:0,27 кг


  • Кондуктор (зажим-держатель) Mafdel J60 для клиновых и круглых ремней.

    Особенности:

  • Надежные и точные для клиновых ремней профилем до 22 x 14 мм и круглых ремней до 18 мм.
  • Применяемые зажимы с сварочными аппаратами Mafdel дают чистые и надежные швы.
  • Подгоняемый адаптер направляющей струбцины в соответствии с вашими требованиями.
  • Габариты (ВхШхГ): 265 х 145 х 65 мм
  • Вес: прибл. 2,5 кг

  • Кондуктор-зажим B2 для сварки клиновых и круглых ремней подходит для сварки широкого ряда клиновых до 32 и круглых ремней от 8 мм.

    Особенности:

  • Надежные и точные для клиновых ремней профилем до 32 и круглых ремней от 8 мм.
  • Применяемые зажимы с сварочными аппаратами Optibelt дают чистые и надежные швы.
  • Зажимы для ремней можно приобрести как отдельно, так и в комплекте инструментов для клиновых и круглых ремней.
  • Подгоняемый адаптер направляющей струбцины в соответствии с вашими требованиями.
    • Существующие размеры в мм:
  • 12,5×5; 15×5; 16×8; 18×6; 24×6,8; 25×5; 30×8; 38×2; 6x4x9; 21×8; 28×10
  • Плоский профиль
  • Квадратный профиль
  • U-профиль
  • Т-профиль 10×6 и 28×10
  • Габариты (ВхШхГ): 205 х 90 х 100 мм
  • Вес: прибл. 617 г

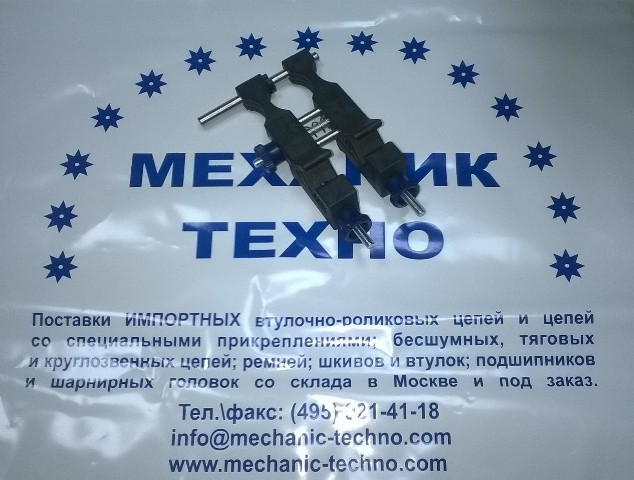

  • Кондуктор B3 для клиновых и круглых ремней с диаметром/шириной до 10 мм.
    Кондуктор B3 (зажим для ремней) в сочетании с контролируемым по температуре сварочным инструментом используется для быстрой, безопасной и точной сварки круглых и клиновых ремней из полиуретана и полиэстера.

    Особенности:

  • Удобный, подходит для круглых ремней диаметром до 10 мм и клиновых диаметром до 10 мм
  • Быстрый, надежный и исключительно точное соединение полиуретана и профилей ТПЭ.
  • Размеры: 127 х 70 х 35 мм
  • Вес: прибл. 140 г


  • Кондуктор FZ 01 Vario (кондуктор B3 Premium) для круглых ремней диаметром до 10 мм и клиновых ремней с профилем до 10 (Z)

    Кондуктор FZ 01 Vario предназначен для удержания и надежной стыковки при сварке круглых ремней диаметром до 10 мм и клиновых ремней с профилем до 10 (Z), является полным техническим аналогом кондуктора B3.

    Преимущества по сравнению с кондуктором B3:

  • Удобные рукоятки для управления сжиманием и разжиманием кондуктора
  • Полностью металлический нержавеющий корпус
  • Пружинный привод зажима ремня в кулачках кондуктора
  • Пружинный привод сжатия кулачков кондуктора
  • В 10 раз увеличенный эксплуатационный ресурс
  • Увеличенный срок службы
  • Создан для безостановочного промышленного использования в тяжелых условиях
  • Возможна замена зажимных кулачков
  • Размеры: 240x125x50 мм (140x195x50 мм без ручки)
  • Вес: прибл. 365 г

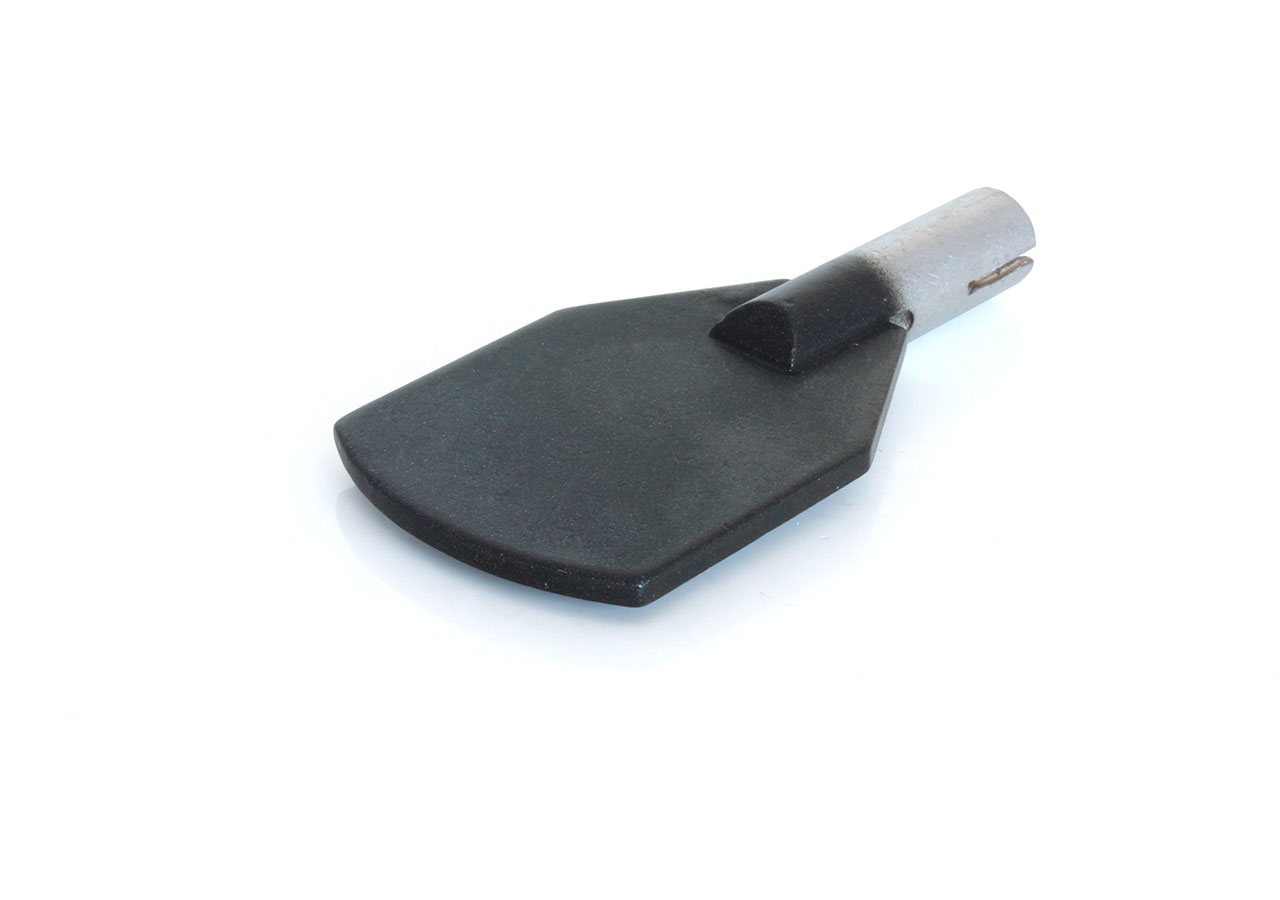

  • Сварочная пластина - лопатка с антипригарным покрытием для паяльников.

    Особенности:

  • Для стандартных профилей.
  • Размеры: 35 х 35 х 2 мм

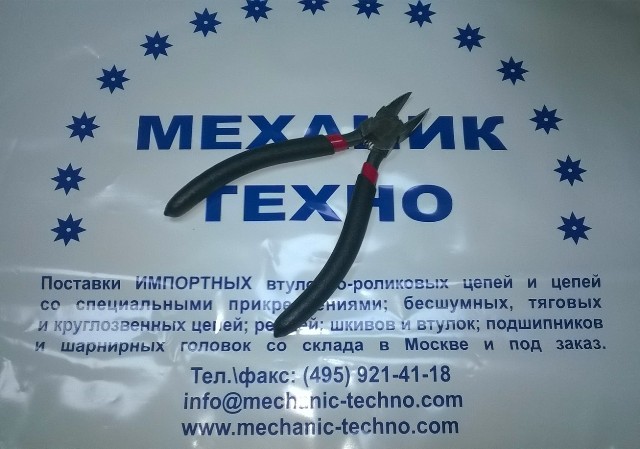

  • Кусачки бокорезы SE02 для удаления наплывов и неравномерностей в месте сварки ремней.

    Особенности:

  • Со специальным лезвием.

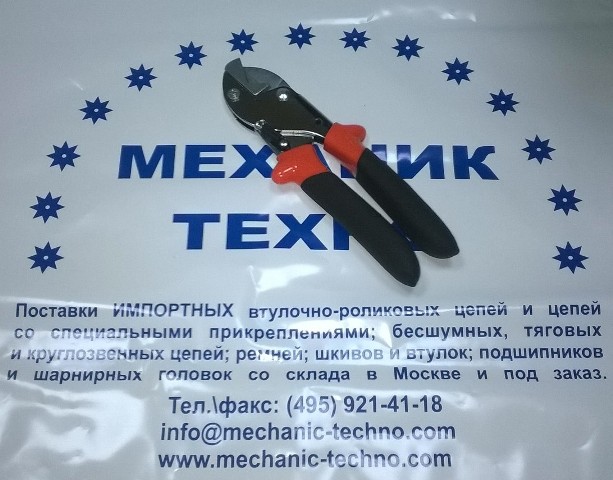

  • Специальные ножницы AS02 для разрезания ремней.

    Особенности:

  • Специальная форма.

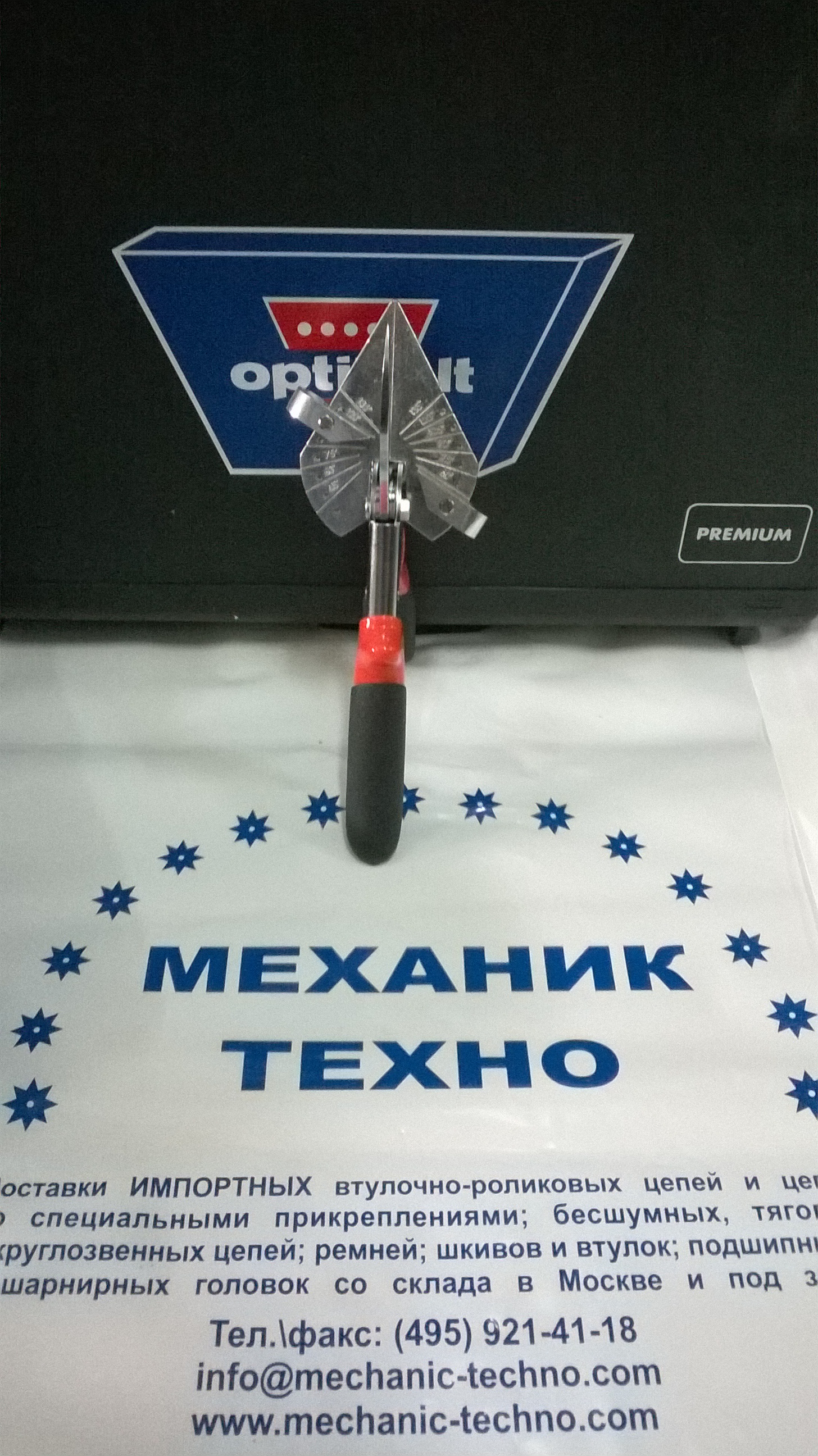

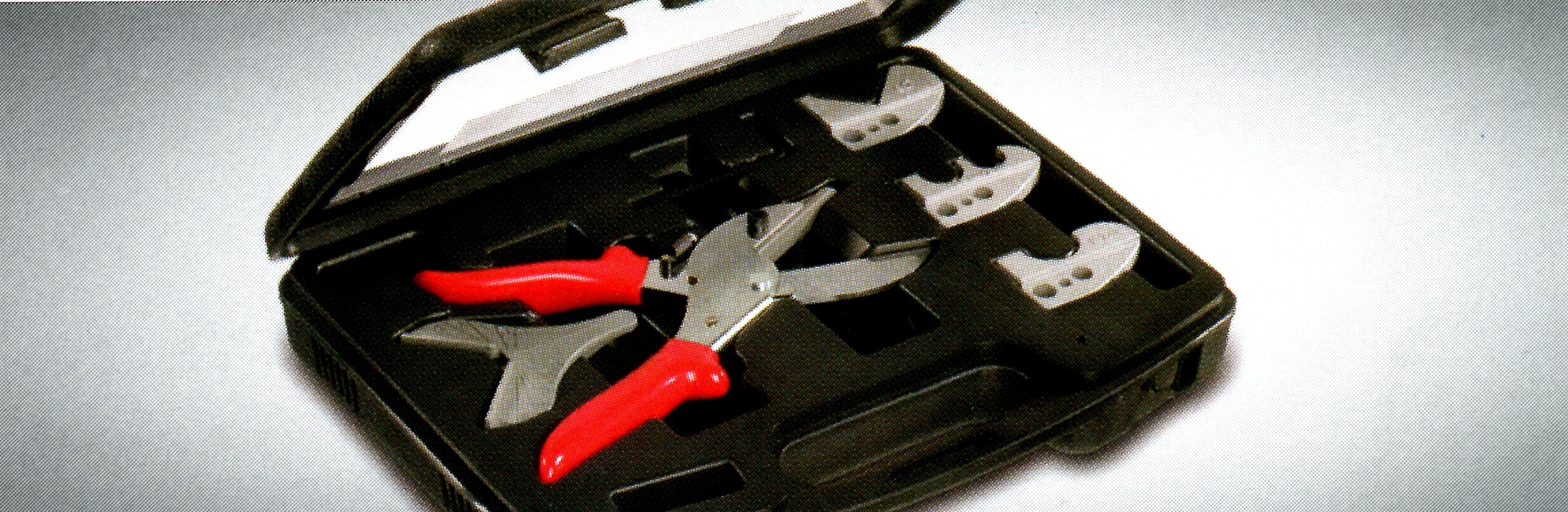

  • Специальные ножницы AS04 для разрезания ремней.

    Особенности:

  • Ножницы большие с углом реза 45°, 60°, 75°, 90°, 105°, 120° и 135°.

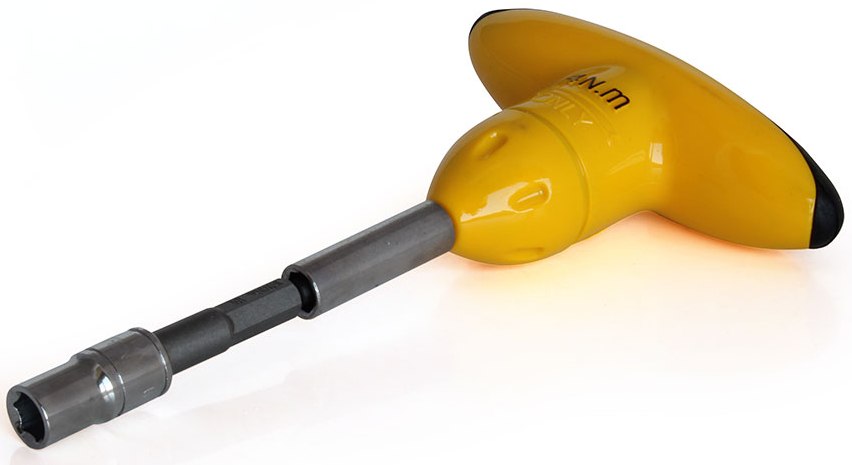

  • Динамометрический ключ для инструмента RS02

    Особенности:

  • Динамометрический ключ 7 / 4 Нм.

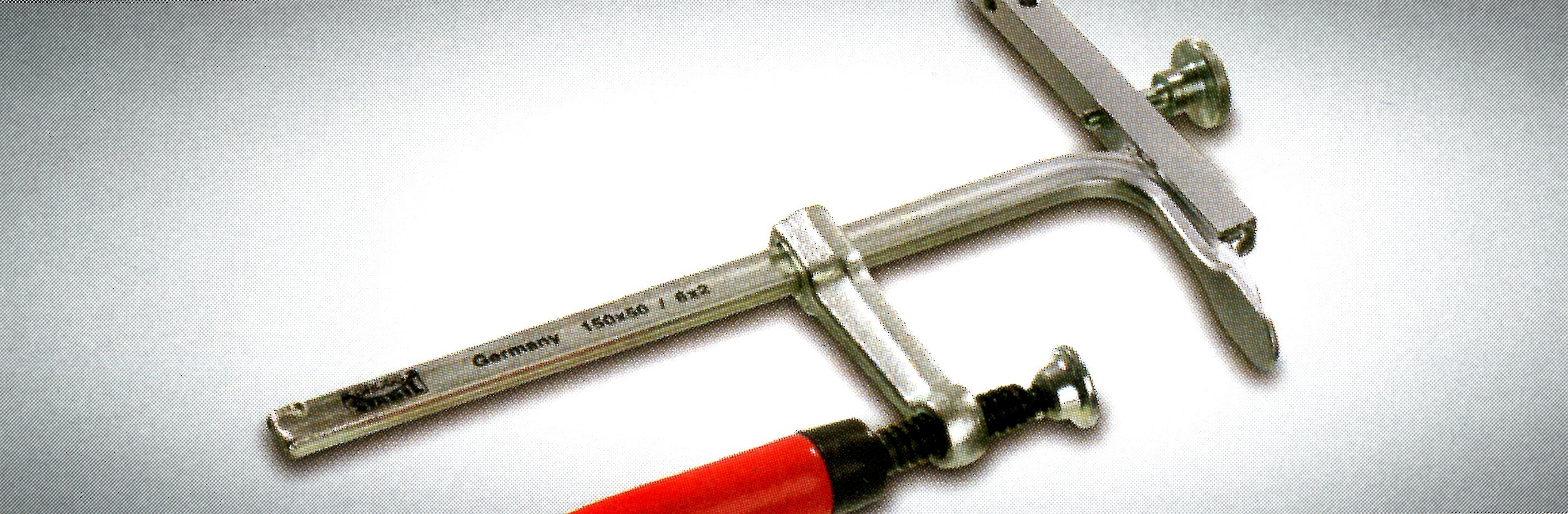

  • Струбцина для кондуктора;







    Ножницы для ремней позволяют чисто и точно обрезать любой клиновой или круглый ремень. Многолетний опыт компании Optibelt в конструировании лезвия обеспечивает длительную и надежную работу. Ножницы-резак для ремней можно приобрести отдельно или в комплекте инструментов для клиновых и круглых ремней.;




    Общие сведения о технологии пайки ремней / Что нужно знать о стыковой сварке

    Часто задаваемые вопросы о технологии пайки ремней из полиуретана (PU) и полиэстера (TPE)

    Ниже можно прочитать общие рекомендации по сварке ремней и конвейерных лент. Если у вас возникли вопросы по приборам для пайки ремней, мы готовы на них ответить в обычное рабочее время.

    Общие сведения о технологии пайки ремней / Что нужно знать о стыковой сварке

    Надежность сварного соединения изделия (ремня или ленты) достигается при следующей температуре: для полиуретана приблизительно 285°C (275...295 °C) и для полиэстера (TPE) приблизительно 235°C (225...250°C). Работы по пайке ремней рекомендуется проводить при положительной температуре, либо свариваемый ремень или лента были по крайней мере комнатной температуры. Слишком высокая температура делают свариваемый материал излишне пластичным, слишком низкая не обеспечивает достаточного прогрева.

    При правильном выполнении пайки (при рекомендованных температуре, давлении в месте контакта, времени выдержки, времени охлаждения) соединение получается почти таким же прочным, как и остальная часть ленты. При слишком высоких нагрузках конвейерная лента имеет тенденцию к разрыву в другом месте, нежели в месте сварного шва.

    Для неармированных ремней или конвейерных лент это не имеет значения. Кроме того, выполнение углового сварного шва было бы очень сложным.

    Существуют механические соединения, но в основном они предназначены для быстрого соединения в случае обрыва ленты. Такой альтернативой является круглый полый ремень: внутренняя сторона круглого ремня полая. Внутри расположен соединитель, который удерживает оба конца ремня вместе.

    Обычно стыковой пайки достаточно для большинства не усиленных ременных или ленточных профилей. Не имеет значения, является ли профиль, например, круглым или клиновом ремнем. Стыковую пайку можно выполнять на ременных (ленточных) профилях с армированием, но следует помнить, что само армирование не поддается пайке (арамидная, полиэфирная или стальная).

    Процесс пайки как правило, состоит из четырех этапов:
    Подготовьте ремень для пайки, отрежьте необходимую длину под прямым углом так, чтобы поверхности концов были параллельны (для неармированных профилей достаточно среза под углом 90°, а для армированных профилей армирование следует предварительно удалить).
    Закрепите ремень (ленту) в направляющем устройстве (кондукторе) например, в направляющем зажиме FZ01 Vario. Это позволит правильно выровнять концы ремня для пайки. Неточное расположение свариваемых концов ведёт к последующему неравномерному ходу ремня и, следовательно, уменьшению срока службы.
    Сам процесс пайки: аппарат для пайки помещается между двумя концами конвейерной ленты (ремня). Затем направляющий узел прижимает концы друг к другу так, чтобы концы ленты нагрелись на сварочной пластине. Когда на концах образуется сварочный наплыв материала толщиной 2–3 мм (концы ремня расплавились), зажим открывается, сварочная пластина убирается, зажим снова прижимается и фиксирует расплавленные концы ленты. Соединённые концы в зависимости от диаметра оставить в закрытом кондукторе для фиксирования в течение 3–5 минут.
    По окончании процесса пайки ремня и охлаждения сварной шов обрабатывается по всей окружности с помощью инструмента. Кроме того, остатки валика также могут быть отшлифованы. Ремень готов к применению после его охлаждения (в зависимости от диаметра) в течение 10–30 минут.
    Инструкции по стыковой сварке с помощью сварочного аппарата для ремней можно найти здесь в виде видео.

    Принципиальное различие между этими двумя процессами заключается в типе сварки:
    При пайке при помощи тефлоновой пластины она нагревается до требуемой температуры. По достижении указанной температуры можно приступать к сварке полиуретана или полиэстера (TPE).
    С помощью аппарата для сварки трением нагревание и последующее оплавление концов ленты из полиуретана (использование полиэстера (TPE) невозможно) достигается за счет трения. Это экономит время поскольку нет предварительного нагрева, а благодаря автоматике (положение, контактное давление, частота трения) обеспечивается повторяемость.
    Сварочная лопатка более универсальна при работе с кондукторами, что позволяет варьировать область применения различных свариваемых профилей. В принципе, любой профиль может быть спаян благодаря индивидуально заменяемым лопаткам для направляющего зажима.
    На аппарате для сварки трением RS02 зажимные губки также можно менять; однако из-за конструкции аппарата эта способность несколько более ограничена, чем при использовании отдельных кондукторов для сварочной лопатки (геометрия для RS02: круглые ремни 6-20, клиновые ремни: 6×4 – 22×14, кроме того, различные специальные профили, такие как клиновые ремни с гребнем, сдвоенные клиновые ремни, Т-образные профили, а также, например, квадратные или U-образные профили). Поскольку для дальнейшей обработки сварному профилю требуется время на охлаждение, он должен оставаться в аппарате для сварки трением, в отличие от использования сварочной лопатки, поскольку в него встроен направляющий зажим. Таким образом, для пайки ремней в больших количествах лучше всего подходит сварочная лопатка. При этом сваренный ремень остается в направляющем зажиме до момента остывания и можно перейти к следующей пайке при помощи дополнительных направляющих зажимов (кондукторов) ремней. Наконец, цена покупки является еще одним фактором в процессе принятия решения. Аппарат для сварки ремней трением RS02 стоит дороже, чем комбинация сварочной лопатки и направляющего зажима (кондуктора).

    Поскольку армирующие элементы (арамид, полиэстер, сталь) не поддаются пайке, их следует удалить (высверлить) для улучшения соединения. Данная процедура позволит полиуретану заполнить область между прилеганием двух армирующих элементов друг к другу и стык может быть полностью сварен.

    Процесс сварки можно разделить на четыре этапа:
    Подготовьте ремень или ленту (для неармированных ремней достаточно среза под углом 90°; для армированных профилей армирующий элемент следует удалить после среза под углом 90°).
    Закрепите ремень в аппарате для сварки трением RS02.
    Для аппарата для сварки трением не требуется никакого времени на нагрев, поскольку тепло и процесс плавления образуются за счет трения. После запуска машинки для сварки трением оба конца ремня (ленты) перемещаются вместе с автоматически соответствующим давлением в месте контакта и свариваются трением за считанные секунды.
    По окончании процесса сварки и последующего охлаждения сварной шов обрезается по всей окружности. Кроме того, остатки валика также могут быть отшлифованы.
    Инструкции по стыковой сварке с помощью аппарата для сварки трением RS02 вы можете найти здесь в виде видео.

    Для ремней (лент) с армированием сварка внахлест обеспечивает увеличение растягивающего усилия. Ремни (ленты) с армированием используются в тех областях применения, где требуется более высокое растягивающее усилие. Армирующий слой (например, арамидный, полиэфирный, стальной) сам по себе не поддается сварке.

    Галерея фотографий инструмента для соединение ремней:

    Стандартная длина рулонов:
    Диаметр ремня до 5 мм = 200 м;
    от 6 до 10 мм = 100 м;
    от 12 до 15 мм = 50 м;

    Обзор инструмента для сварки ремней Optibelt

    Работа с инструментом Mafdel:

    Работа с инструментом Optibelt Basic:

    Работа с инструментом Optibelt Premium:

    Работа с инструментом Optibelt RS02:
