Ступицы промышленные - Ступицы приворачиваемые

Cъёмные ступицы или прикручиваемые - удобное решение для соединение вала с рабочим колесом при помощи конических зажимных втулок Taper Bush.

Приворачиваемые или болтовые ступицы предназначены для монтажа роторов вентилятора, турбин и других изделий которые необходимо жестко прикрепить к валам. Их можно установить с обеих сторон.

Особенности:

•   Простота установки и удаления;
•   Равномерное распределение нагрузки при затяжке;
•   Ступицы под соединение болтами не требуют рассверливание отверстий:
полный диапазон метрического и дюймового размеров;
•   Стандартный ряд подходит до 75 мм / 3" валов;
•   Точная характеристика отверстий для простоты балансировки агрегатов;
•   Изготовлены из высококачественного чугуна.

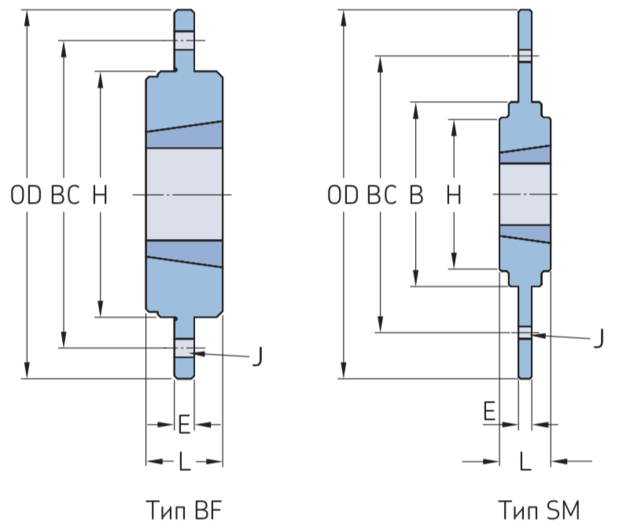

Ступицы под соединение болтами тип BF

Тип Номер втулки Размеры Обозначение
OD B BC L E H J* SKF Optibelt Martin
BF12 1210 120 80 100 25 6,5 - 6 x 6,6 PHH BF12 - BF 12
BF16 1610 130 90 110 25 6,5 - 6 x 6,6 PHH BF16 - BF 16
BF20 2012 145 100 125 32 8,5 - 6 x 9,0 PHH BF20 - BF 20
BF25 2517 185 130 155 44 11,5 - 6 x 11,0 PHH BF25 - BF 25
BF30 3020 220 165 190 50 11,5 - 6 x 13,0 PHH BF30 - BF 30

Ступицы под соединение болтами тип SM

Тип Номер втулки Размеры Обозначение
OD B BC L E H J* SKF Optibelt Martin
SM12 1210 180 90 135 25 6,5 75 6 x 7,5 PHH SM12 SM 12 SM 12
SM16 1615 200 110 150 38 7,5 85 6 x 7,5 PHH SM16 SM 16 SM 16
SM20 2012 270 140 190 32 8,5 110 6 x 9,5 PHH SM20 SM 20 SM 20
SM25 2517 340 170 240 45 9,5 125 8 x 11,5 PHH SM25 SM 25 SM 25
SM30-1 3020 430 220 300 51 13,5 160 8 x 13,5 PHH SM30-1 SM 30-1 SM 30-1
SM30-2 3020 485 250 340 51 13,5 160 8 x 13,5 PHH SM30-2 SM 30-2 SM 30-2

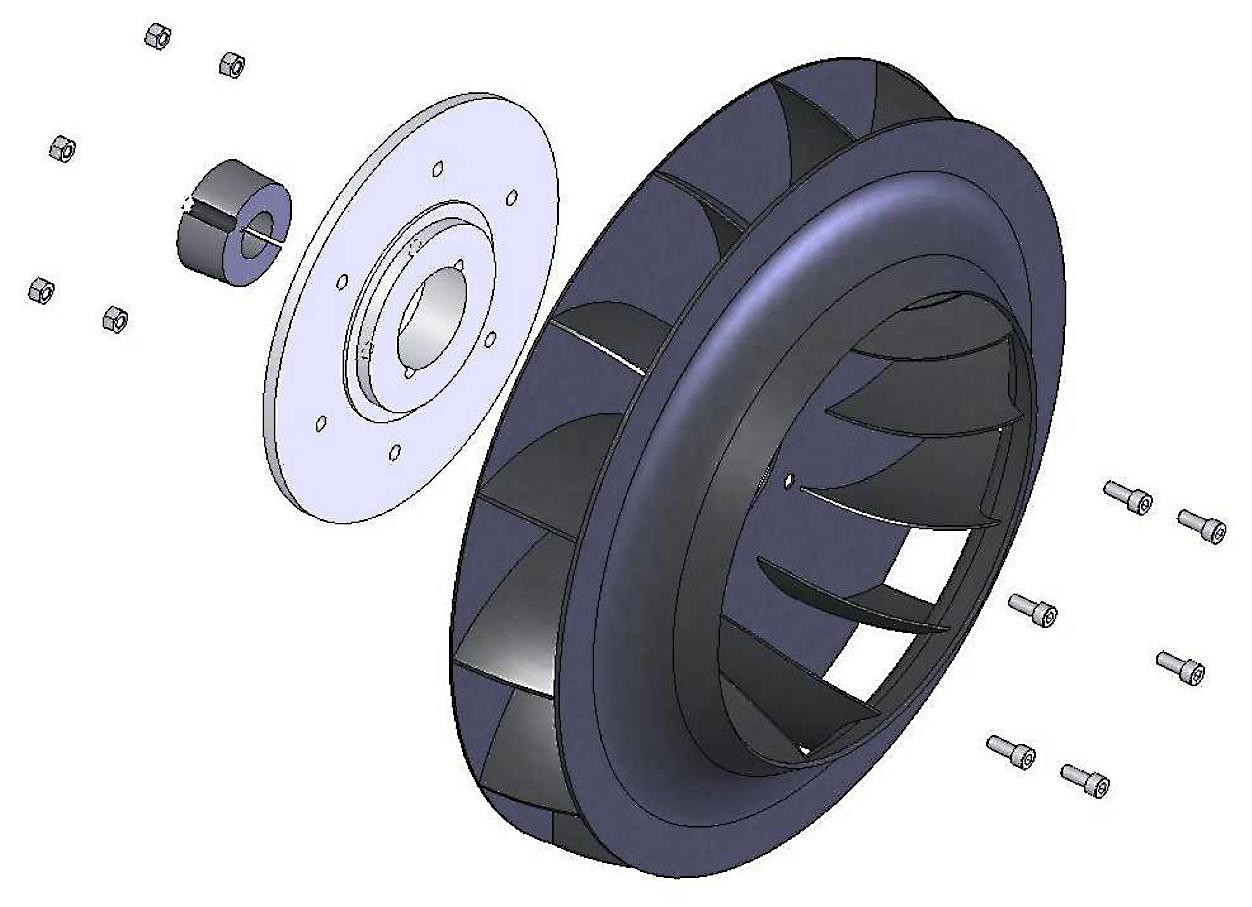

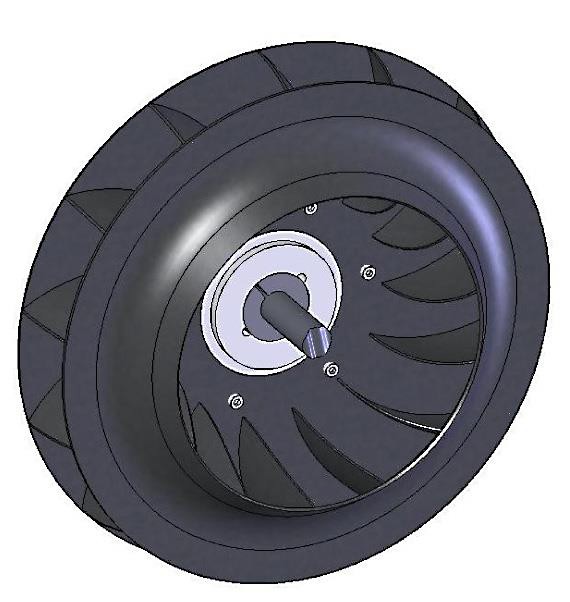

Пример монтажа для соединительной ступицы:
