Звезды - Для приводных цепей - Звездочка под втулку - Однорядная звездочка под втулку - Однорядная звездочка с втулкой для цепи 28B-1
ISO 28B-1

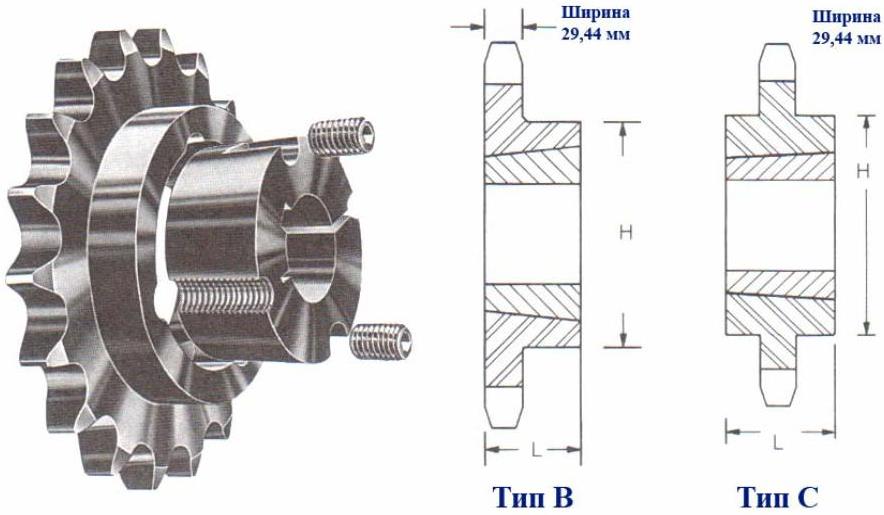

Однорядная звездочка под коническую втулку для цепи 28B-1 44,45 мм (1,75”)
Информация по цепи: BS 228/20 ISO 28B-1
Шаг: 44,45 мм (1,75”)
Диаметр ролика: 27,94 мм (1,10”)
Ширина ролика: 30,99 мм (1,22”)
Нагрузка: 200 Нм
Однорядная звездочка под коническую втулку для цепи 28B: Цена
Однорядные звездочки под коническую втулку для цепи 28B-1 выпускаются с различных количеством зубьев, соответствующим необходимым конструктивным решениям. Эти звездочки с одним рядом зубьев имеют отверстие готовое к установке без необходимости какой-либо механической обработки, в которое вставляется коническая стопорная втулка требуемого размера со стопорным винтом для соединения с валом. Особенности и преимущества звездочек с коническими отверстиями: заподлицо - меньше места на валу - нет выступающего фланца, установочный винт выполняет роль фиксатора. Простые в установке звездочки 28B-1 с коническими втулками позволяют использовать одну и ту же звездочку с разными диаметрами вала. Втулки для этих звездочек устанавливаются заподлицо со ступицей звездочки для получения тонкого профиля. Однорядные звездочки под коническую втулку для цепи 28B-1 при использовании обладают преимуществом более быстрой установки и лучшего центрирования, чем соединения вала со звездочкой с помощью шпоночных пазов. Обеспечивают точную фиксацию звездочек на валах по осевому центру. Пара однорядная звездочка-коническая втулка позволяет легко устанавливать и снимать звездочки без использования каких-либо специальных инструментов. Подберите конические втулки (приобретаются отдельно) в соответствии с требуемыми размерами отверстий. В стандартной комплектации все звездочки изготавливаются из высококачественной стали, в них используются стандартные конические втулки, позволяющие подобрать необходимый размер для установки на вал. Конические втулки для однорядных звездочек продаются отдельно. Преимущества: Универсальность в наличии на складе - широкий ассортимент однорядных звездочек 28B-1 с конической стопорной втулкой и под размеры вала на выбор. Прочные и износостойкие.
| Наименование звездочки |
Диаметр шага мм |
Артикул |
Номер
втулки |
Отверстие макс. мм |
Размеры |
Вес (прим) |
| L мм |
H мм |
Обода Кг. |
Втулки Кг. |
| Звездочка однорядная под втулку для цепи 28B-1 11 зубьев |
157,77 |
28BTB11 |
2517 |
63,5 |
44,5 |
107,9 |
3,53 |
1,30 |
| Звездочка однорядная под втулку для цепи 28B-1 12 зубьев |
171,74 |
28BTB12 |
2517 |
63,5 |
44,5 |
107,9 |
3,86 |
1,30 |
| Звездочка однорядная под втулку для цепи 28B-1 13 зубьев |
185,75 |
28BTB13 |
3020 |
76,2 |
50,8 |
133,4 |
5,90 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 14 зубьев |
199,76 |
28BTB14 |
3020 |
76,2 |
50,8 |
133,4 |
7,04 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 15 зубьев |
213,79 |
28BTB15 |
3020 |
76,2 |
50,8 |
133,4 |
8,17 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 16 зубьев |
227,84 |
28BTB16 |
3020 |
76,2 |
50,8 |
133,4 |
9,76 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 17 зубьев |
241,91 |
28BTB17 |
3020 |
76,2 |
50,8 |
133,4 |
11,35 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 18 зубьев |
255,98 |
28BTB18 |
3020 |
76,2 |
50,8 |
133,4 |
12,49 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 19 зубьев |
270,06 |
28BTB19 |
3020 |
76,2 |
50,8 |
133,4 |
13,62 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 20 зубьев |
284,15 |
28BTB20 |
3020 |
76,2 |
50,8 |
133,4 |
14,30 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 21 зуб |
298,24 |
28BTB21 |
3020 |
76,2 |
50,8 |
133,4 |
14,98 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 22 зуба |
312,34 |
28BTB22 |
3020 |
76,2 |
50,8 |
133,4 |
16,91 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 23 зуба |
326,44 |
28BTB23 |
3020 |
76,2 |
50,8 |
133,4 |
18,84 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 24 зуба |
340,55 |
28BTB24 |
3020 |
76,2 |
50,8 |
133,4 |
20,77 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 25 зубьев |
354,66 |
28BTB25 |
3020 |
76,2 |
50,8 |
133,4 |
22,70 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 26 зубьев |
368,77 |
28BTB26 |
3020 |
76,2 |
50,8 |
133,4 |
24,63 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 27 зубьев |
382,88 |
28BTB27 |
3020 |
76,2 |
50,8 |
133,4 |
26,56 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 28 зубьев |
397,00 |
28BTB28 |
3020 |
76,2 |
50,8 |
133,4 |
28,49 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 30 зубьев |
425,24 |
28BTB30 |
3020 |
76,2 |
50,8 |
133,4 |
32,35 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 32 зуба |
453,49 |
28BTB32 |
3020 |
76,2 |
50,8 |
133,4 |
36,21 |
2,24 |
| Звездочка однорядная под втулку для цепи 28B-1 38 зубьев |
538,27 |
28BTB38 |
3535 |
88,9 |
88,9 |
165,1 |
45,40 |
3,56 |
| Звездочка однорядная под втулку для цепи 28B-1 40 зубьев |
566,54 |
28CTB40 |
3535 |
88,9 |
88,9 |
165,1 |
47,79 |
3,56 |
| Звездочка однорядная под втулку для цепи 28B-1 42 зуба |
594,82 |
28CTB42 |
3535 |
88,9 |
88,9 |
165,1 |
50,18 |
3,56 |
| Звездочка однорядная под втулку для цепи 28B-1 45 зубьев |
637,22 |
28CTB45 |
4040 |
101,6 |
101,6 |
219,1 |
57,35 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 48 зубьев |
679,63 |
28CTB48 |
4040 |
101,6 |
101,6 |
219,1 |
61,17 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 54 зуба |
764,46 |
28CTB54 |
4040 |
101,6 |
101,6 |
219,1 |
68,82 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 57 зубьев |
806,90 |
28CTB57 |
4040 |
101,6 |
101,6 |
219,1 |
72,64 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 60 зубьев |
849,32 |
28CTB60 |
4040 |
101,6 |
101,6 |
219,1 |
76,44 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 68 зубьев |
962,46 |
28CTB68 |
4040 |
101,6 |
101,6 |
219,1 |
86,63 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 72 зуба |
1019,05 |
28CTB72 |
4040 |
101,6 |
101,6 |
219,1 |
91,73 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 76 зубьев |
1075,62 |
28CTB76 |
4040 |
101,6 |
101,6 |
219,1 |
96,83 |
8,27 |
| Звездочка однорядная под втулку для цепи 28B-1 95 зубьев |
1344,37 |
28CTB95 |
4040 |
101,6 |
101,6 |
219,1 |
121,03 |
8,27 |
