Муфты MTD N-Pex аналоги муфт N-EUPEX (Flender/Siemens), PEX (Desch) под расточку и под втулку

Складская программа

(Достаточно)

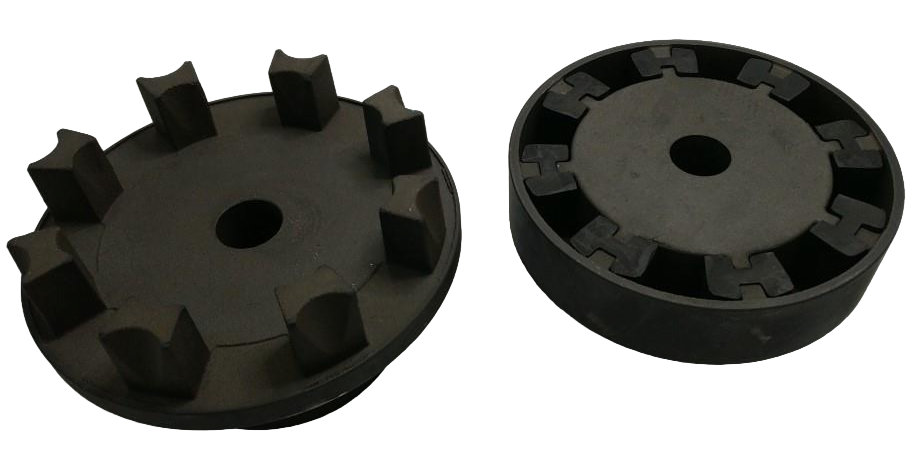

Муфты MTD N-Pex под расточку:
👉 Размерный ряд муфт от 58 до 250;
👉 В комплект поставки входит: полная муфта, предварительно просверленная;
👉 Пожалуйста, обратите внимание, что для использования муфты необходимо рассверлить отверстие;
Фото: Механик-Техно

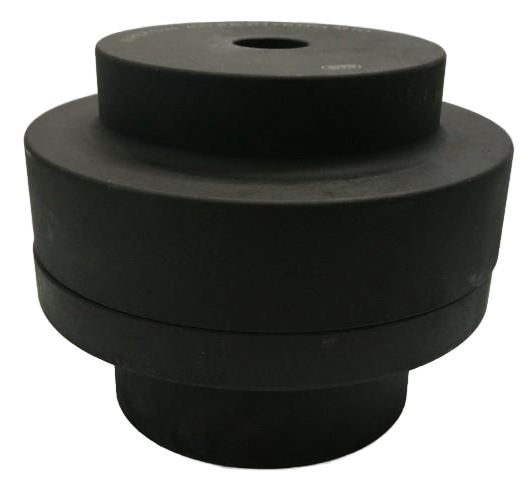

Муфты MTD N-Pex под расточку:
✅ Фланцы с предварительно просверленными отверстиями;
✅ Поставляется с эластичными элементами. Фото: Механик-Техно

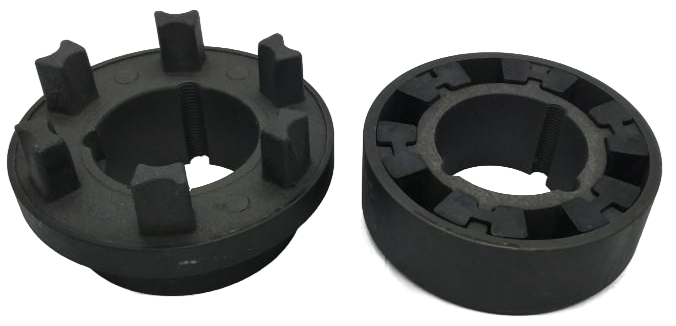

Муфты MTD N-Pex под втулку:
👉 Размерный ряд муфт от 80 до 250;
👉 В комплект поставки входит: полная муфта, готовая под установку втулки;
👉 Пожалуйста, обратите внимание, что для использования муфты необходимо приобрести втулки;
Фото: Механик-Техно

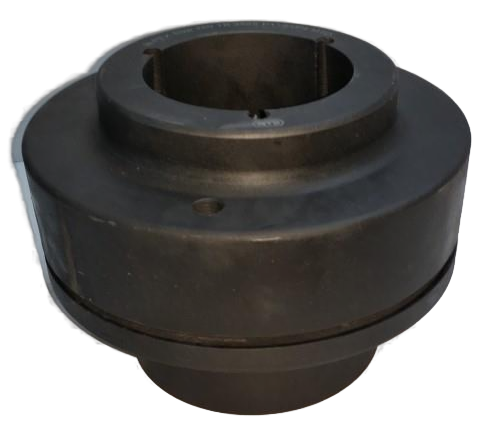

Муфты MTD N-Pex под втулку:
✅ Муфта состоит из трёх частей, что позволяет заменять сегменты, не затрагивая ведущий или ведомый валы;
✅ Фланцы с коническими направляющими отверстиями;
✅ Поставляется с эластичными элементами. Фото: Механик-Техно

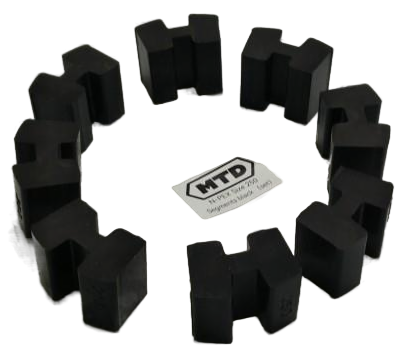

Эластичные элементы для муфт MTD N-PEX:
✅ Эластичные элементы из синтетического каучука могут быть доступны в различных вариантах твердости для различных применений;
Фото: Механик-Техно
Муфты MTD N-PEX изготовлены из высококачественного чугуна:
✅ Поставляется с эластичными элементами;
✅ Эластичные элементы из синтетического каучука могут быть доступны в различных вариантах твердости для различных применений;

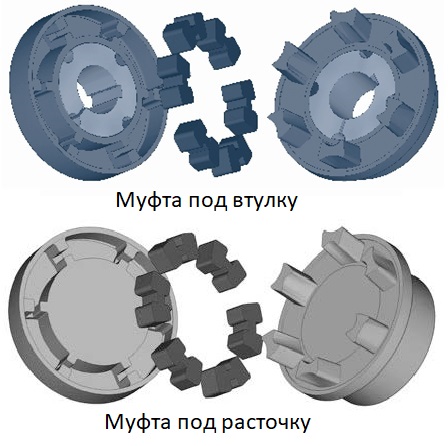

Гибкие соединительные муфты MTD N-Pex - это кулачковые муфты с эластичными элементами, обеспечивающие соединение валов при кручении. Эластичные элементы отличаются высокой износостойкостью, стойкостью к старению и термостойкостью. Благодаря своей эластичности они эффективно поглощают удары, вибрации при вращении и шумы. Размеры гибких элементов подобраны таким образом, что исключаются радиальные, осевые и угловые перемещения между двумя половинами муфты. Гибкие элементы муфты MTD N-Pex предназначены для установки в соответствующие кулачки и не предъявляют каких-либо особенно строгих требований к точности центровки. Муфты MTD N-Pex могут использоваться в машиностроении везде, где требуется надежное соединение вала между деталями машин и механизмов.

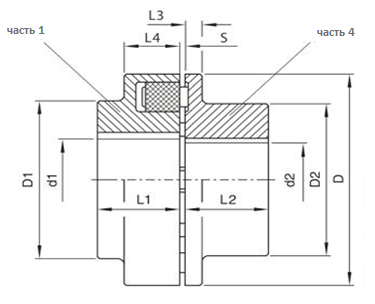

Чертеж муфты N-PEX под расточку

Размерность Ном.
момент Макс.
скорость
вращения Мин.
отверстие Макс.
отверстие D L1 L2 D1 D2 L3 L4 S Вес
частей,
кг

Nm rpm d1 d2 d1 d2 1 4

Муфта N-PEX 58 тип B 19 5000 – – 19 24 58 20 20 – 40 8 20 2-4 0,24 0,28

Муфта N-PEX 68 тип B 34 5000 – – 24 28 68 20 20 – 50 8 20 2-4 0,32 0,45

Муфта N-PEX 80 тип B 60 5000 12 12 30 38 80 30 30 – 68 10 30 2-4 0,75 0,94

Муфта N-PEX 95 тип B 100 5000 12 12 42 42 95 35 35 76 76 12 30 2-4 1,3 1,55

Муфта N-PEX 110 тип B 160 5000 17 17 48 48 110 40 40 86 86 14 34 2-4 1,95 2,25

Муфта N-PEX 125 тип B 240 5000 18 18 55 55 125 50 50 100 100 18 36 2-4 3,05 3,6

Муфта N-PEX 140 тип B 360 4900 20 20 60 60 140 55 55 100 100 20 34 2-4 3,65 4,5

Муфта N-PEX 160 тип B 560 4250 25 25 65 65 160 60 60 108 108 20 39 2-6 5,05 5,95

Муфта N-PEX 180 тип B 880 3800 25 25 75 75 180 70 70 125 125 20 42 2-6 7,8 8,5

Муфта N-PEX 200 тип B 1340 3400 30 30 85 85 200 80 80 140 140 24 47 2-6 11 12,4

Муфта N-PEX 225 тип B 2000 3000 35 35 90 90 225 90 90 150 150 18 52 2-6 15 15,5

Муфта N-PEX 250 тип B 2800 2750 45 45 100 100 250 100 100 165 165 18 60 3-8 19,5 19,5

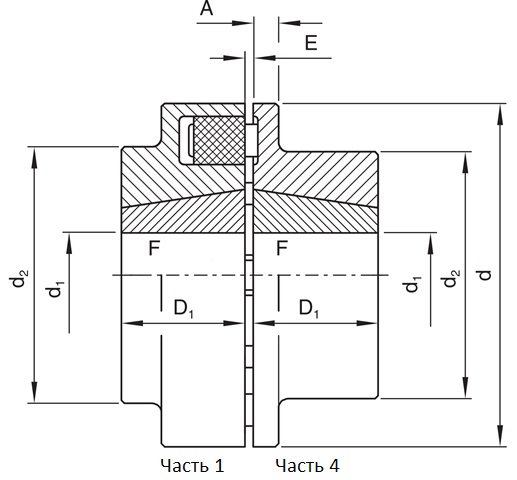

Чертеж муфты N-PEX под втулку

Размерность Мощ-ть
на 100
об/мин
кВт Момент
Нм Макс.
скорость
об/мин Втулка
для
фланца F Макс.
отверстие d1
частей
1 и 4 d1 d2 A части 4 D1
частей
1 и 4 E Вес
фланцев
частей
1 и 4 кг

Ном. Макс.

Муфта N-PEX 80 тип A 0,63 60 180 5000 1108 28 80 - 22,5 22,5 22,5 2-4 0,75 0,94

Муфта N-PEX 95 тип A 1,05 100 300 5000 1210 32 95 - 13 26,5 26,5 2-4 1,3 1,55

Муфта N-PEX 110 тип A 1,68 160 480 5000 1615 42 110 86 14 38,5 38,5 2-4 1,95 2,25

Муфта N-PEX 125 тип A 2,51 240 720 5000 2012 50 125 - 18 32,5 32,5 2-4 3,05 3,6

Муфта N-PEX 140 тип A 3,77 360 1080 4900 2012 50 140 - 20 32,5 32,5 2-4 3,65 4,5

Муфта N-PEX 160 тип A 5,86 560 1680 4250 2517 65 160 108 20 46 46 2-6 5,05 5,95

Муфта N-PEX 180 тип A 9,22 880 2640 3800 2517 65 180 125 20 46 46 2-6 7,8 8,5

Муфта N-PEX 200 тип A 14,03 1340 4020 3400 3020 75 200 140 24 52 52 2-6 11 12,4

Муфта N-PEX 225 тип A 20,94 2000 6000 3000 3020 75 225 150 18 52 52 2-6 15 15,5

Муфта N-PEX 250 тип A 29,32 2800 8400 2750 3535 90 250 165 18 90.0 90.0 3-8 19,5 19,5
