Шпонка устанавливается в пазы вала и ступицу шкива или шестерни для исключения свободного вращения и соскальзывания шкива или шестерни с вала, к которому они прикреплены. Шпонки и шпоночные пазы применяются в различном оборудовании и агрегатах, таких как газонокосилки, мотоциклы и автомобили, комбайны и и передают вращение от вала к шкиву и наоборот, кроме того, служат предохранителем и разрушаются при превышении нагрузки. Шпонка входит одновременно в оба паза, обеспечивая фиксацию деталей. Извлекая шпонку, можно модифицировать привод, чтобы улучшить производительность или заменить неисправную шпонку. При снятии звездочек, шестерен, шкивов или разборки шпоночного соединения возникает вопрос - чем и как извлечь, вынуть, снять или удалить шпонку из вала, чтобы избежать повреждения вала или самой шпонки? Существует различные способы и инструменты для извлечения шпонки из паза, однако у многих есть те или иные недостатки. Все они включают в себя две вещи: ослабление шпонки, (которая, вероятно, плотно зажата) под воздействием тепла, проникающих жидкостей и т.д.; И извлечение шпонки с помощью клина и молотка или ударов молотка, чтобы расшатать ее. Конечно, если все это не поможет, вы можете высверлить шпонку. Поэтому методы извлечения подручными средствами не слишком эффективны, поскольку сила трения между шпонкой и пазом может быть значительной, чем и создается эффект заклинивания. Хорошее пропитывание заклинившей шпонки "жидким ключом" может значительно ослабить стойкую фиксацию, но для этого потребуется время.

Съемник шпонок с вала PowerRam KD 950 - устройство для удаления или извлечения шпонок из паза различных валов.

• Безопасное и быстрое снятие шпонки;
• Извлекатель шпонок предотвращает травмы;
• Перпендикулярное удаление шпонки;
• Извлекатель шпонок исключает повреждение валов или шпонок;
• Валы остаются прямыми;
• Экономит время, труд и расходы;
• Подходит для максимальной ширины-35 мм;
• Винт имеет левую и правую резьбу

Инструкция по использованию съемника шпонок:

Перед тем как снять шпонку, тщательно очистите шпоночное гнездо на валу и сам вал, чтобы убедиться в отсутствии заусенцев, ржавчины или чего-либо еще, что может помешать выходу шпонки или даже скольжению шкива по валу. В случае, если предполагаются затруднения при извлечении шпонки - рекомендуется обработать место извлечения проникающим маслом или средством "жидкий ключ". Те, которые поставляются в аэрозольных баллончиках, удобны и эффективны для удаления ржавчины. На этом этапе – остановитесь и подождите пока средство не подействует.

1. Вращая винт (А) путем перемещения захвата съемника шпонок (1) вверх или вниз добейтесь того чтобы был выровнен с корпусом (2).

2. Вращением винта (B), добейтесь соответствие размеру извлекаемой шпонки или штифта ± 1 мм.

3. Поворотом винта (В) крепко зафиксируйте захват.

4. Затем поверните винт (А) для извлечения шпонки перпендикулярно валу.

5. Поверните винт (А) для перемещения захвата вниз; поворотом винта (B), откройте захват и освободите извлекаемый предмет.

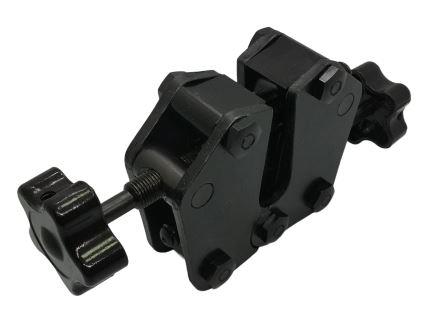

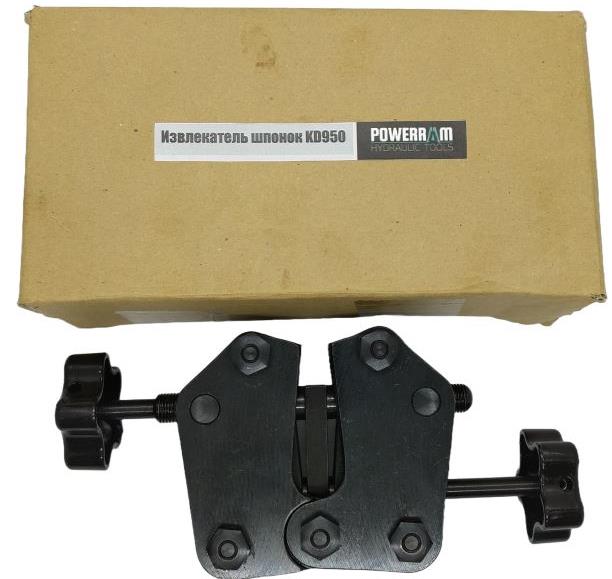

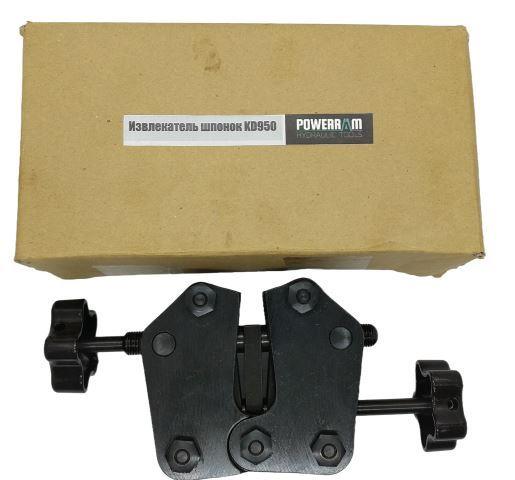

Галерея фотографий извлекателя шпонок Powerram KD 950

PowerRam KD 950 устройство для безопасного удаления шпонок.
