Ступицы промышленные - Ступицы привариваемые

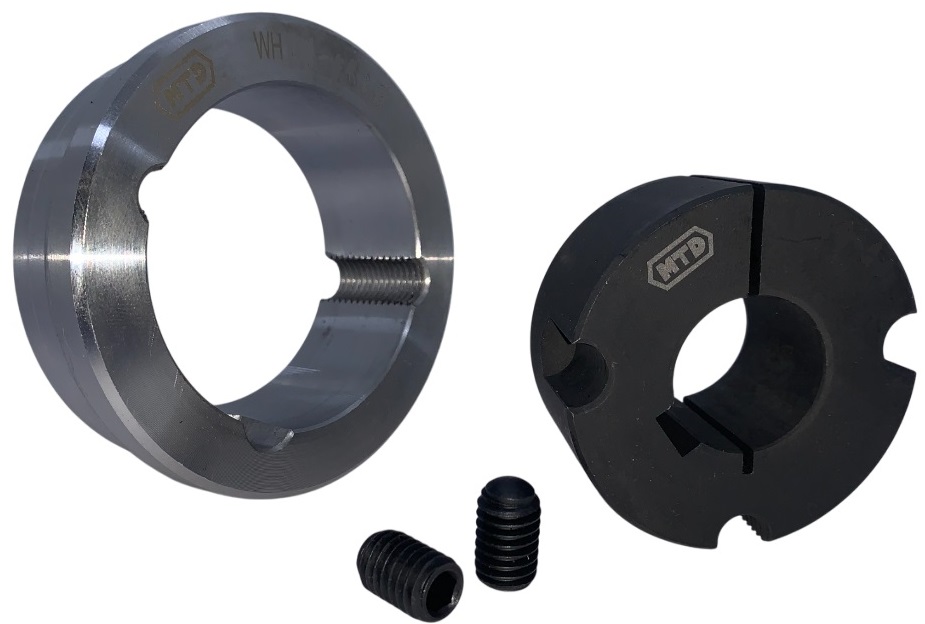

Привариваемые ступицы или ступицы под сварку изготовлены из стали с нарезанной резьбой и имеют готовое отверстие для установки конусной втулки Taper Bush. Конструкция приварной ступицы расширяет возможности модернизации или ремонта различных типов привода.

Особенности:

•   Изготовлены из низкоуглеродистой стали для возможности приварки к роторам вентиляторов, стальных шкивов, звездочек и т.д;
•   Специальная форма приварной ступицы удобна для установки и центровки;
•   Внутренний конус посадочного отверстия совместим с 3 размерами конусных втулок Taper Bush от 1210 до 5050;
•   Доступны два типа ступиц. Типы W и тип WH WL. Тип WH WL имеет более короткую длину отверстия, а тип W более выраженный фланец для удобства размещения и сварки.
•   Тип W подходит для применений с передачей относительно высокого крутящего момента. Коническая поверхность имеет углубление, обработанное к центру, чтобы предотвратить деформацию металла при нанесении тяжелого сварного шва. Тип WH предназначен для применений с относительно низким крутящим моментом, требуется только умеренная прочность сварного шва. Наложение массивного сварного шва на ступице WH может привести к деформации.

Тип Номер втулки Размеры Обозначение
OD B C L E F SKF Optibelt Martin
W12 1215 73,03 63,50 62,71 38,1 15,88 9,53 PHH W12 - W 12
W16 1615 82,55 73,03 72,24 38,1 15,88 9,53 PHH W16 - W 16
W20 2017 101,60 88,90 88,11 44,4 19,05 11,91 PHH W20 - W 20
W25 2517 127,00 111,13 110,34 44,4 19,05 12,70 PHH W25 - W 25
W30 3030 149,86 133,35 132,56 76,2 25,40 19,05 PHH W30 - W 30
W35 3535 184,15 158,75 157,96 88,9 31,75 25,40 PHH W35 - W 35
W40 4040 225,43 196,85 196,06 101,6 31,75 31,75 PHH W40 - W 40
W45 4545 254,00 222,25 221,46 114,3 38,10 38,10 PHH W45 - W 45

WH12 1210 70,00 65,00 64,50 25,0 9,00 10,00 PHH WH12 WH 1210 WH 12
WH16 1610 80,00 75,00 74,50 25,0 9,00 10,00 PHH WH16 WH 1610 WH 16
WH20 2012 95,00 90,00 89,50 32,0 12,00 12,00 PHH WH20 WH 2012 WH 20
WH25 2517 115,00 110,00 109,50 44,0 19,00 15,00 PHH WH25 WH 2517 WH 25
WH30 3020 145,00 140,00 139,50 50,0 20,00 15,00 PHH WH30 WH 3020 WH 30
WH35-2 3535 190,00 180,00 179,50 89,0 25,00 25,00 PHH WH35-2 WH 3535 WH 35-2
WH40-1 4030 200,00 190,00 189,50 76,0 32,00 30,00 PHH WH40-1 - WH 40-1
WH40-2 4040 200,00 190,00 189,50 101,0 32,00 30,00 PHH WH40-2 WH 4040 WH 40-2
WH45-1 4535 210,00 200,00 199,50 89,0 40,00 30,00 PHH WH45-1 - WH 45-1
WH45-2 4545 210,00 200,00 199,50 114,0 40,00 30,00 PHH WH45-2 WH 4545 WH 45-2
WH50-1 5040 230,00 220,00 219,50 102,0 40,00 35,00 PHH WH50-1 - WH 50-1
WH50-2 5050 230,00 220,00 219,50 127,0 40,00 35,00 PHH WH50-2 WH 5050 WH 50-2

WM12 1210 70,00 60,00 58,00 25,0 9,00 10,00 PHH WM12 WM 1210 WM 12
WM16-1 1610 83,00 70,00 68,00 25,0 9,00 10,00 PHH WM16-1 - WM 16-1
WM16-2 1615 83,00 70,00 68,00 38,0 16,00 11,00 PHH WM16-2 WM 1615 WM 16-2
WM20 2012 95,00 90,00 88,00 32,0 12,00 12,00 PHH WM20 WM 2012 WM 20
WM25 2517 127,00 110,00 108,00 44,0 19,00 13,00 PHH WM25 WM 2517 WM 25
WM30-1 3020 152,00 130,00 125,00 50,0 20,00 15,00 PHH WM30-1 - WM 30-1
WM30-2 3030 152,00 130,00 125,00 76,0 25,00 19,00 PHH WM30-2 WM 3030 WM 30-2
WM35 3535 184,00 155,00 151,00 89,0 32,00 25,00 PHH WM35 WM 3535 WM 35
WM40 4040 225,00 195,00 187,00 102,0 32,00 32,00 PHH WM40 WM 4040 WM 40
WM45 4545 254,00 220,00 213,00 114,0 38,00 38,00 PHH WM45 WM 4545 WM 45
WM50 5050 276,00 242,00 228,00 127,0 38,00 38,00 PHH WM50 WM 5050 WM 50
